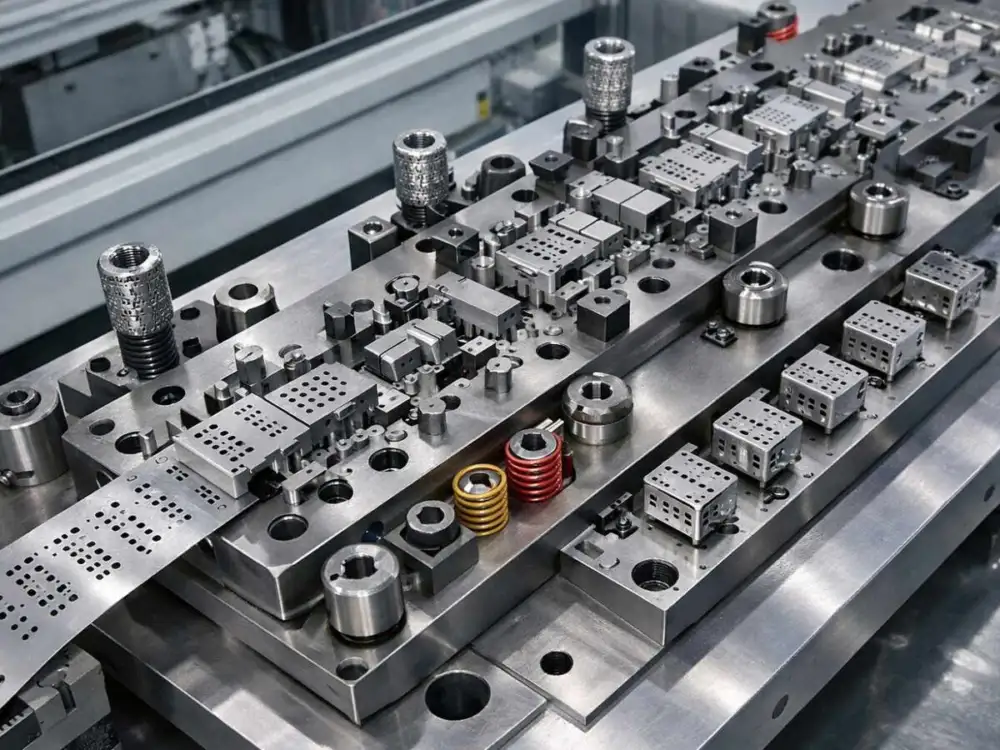

Serienfertigung beginnt mit einer freigegebenen Zeichnung und einem wiederholbaren Prozess. SSP verbindet Bearbeitung, Stanzen und Spritzguss für Ihre Metall- und Kunststoffteile.
Präzisionsteile.
Vielfältige Möglichkeiten.
Der Fertigungsweg für die Serienfertigung richtet sich nach dem Bauteil, von umgeformten Metallteilen bis zu umspritzten Baugruppen. Die Beispiele zeigen mögliche Produktfamilien. Ihre Spezifikation bestimmt das Ergebnis.

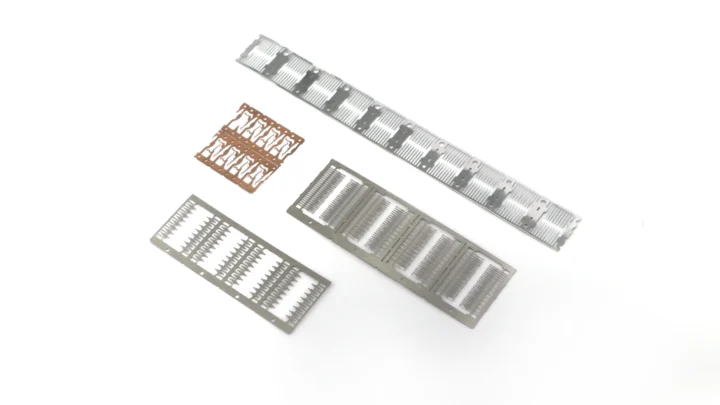

Die Serienfertigung gestanzter Metallkomponenten eignet sich für wiederkehrende Geometrien mit definierten Kanten und Kontaktflächen. Geben Sie Bandzustand, Gratrichtung und funktionsrelevante Flächen an.

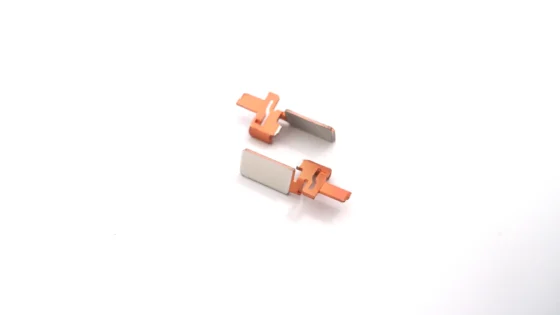

Nennen Sie für die Serienfertigung umspritzter Baugruppen Einlegerposition, Haltekräfte, Kunststoffsorte und freizuhaltende Flächen. Die Musterfreigabe sollte die Baugruppe und ihre Werkstoffe abdecken.

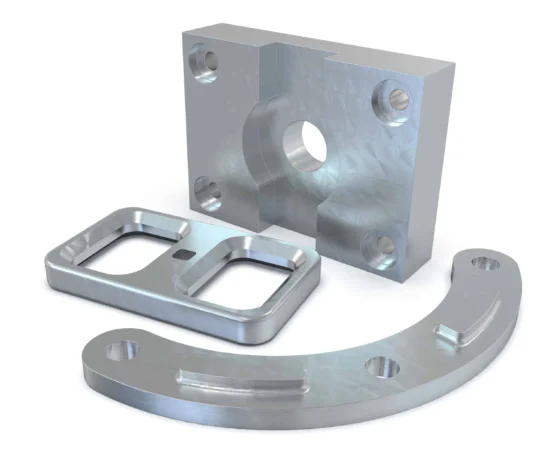

Kennzeichnen Sie Passflächen, Bezüge, Gewinde und montagewirksame Oberflächen. Legen Sie fest, ob Maße vor oder nach der Oberflächenbehandlung gelten.

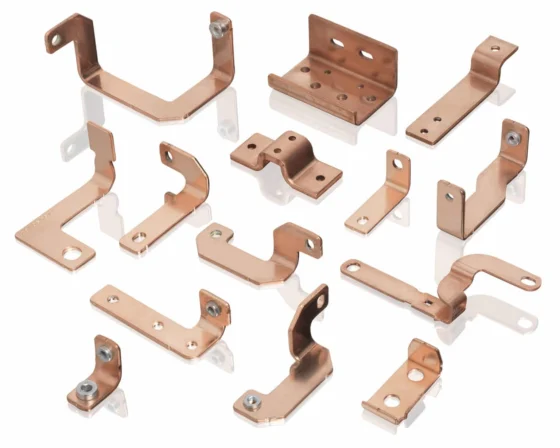

Spezifizieren Sie Werkstoff, Dicke, Biegegeometrie sowie Beschichtungen und Kontaktflächen. Elektrische Anforderungen gehören in Zeichnung oder Einkaufsspezifikation.

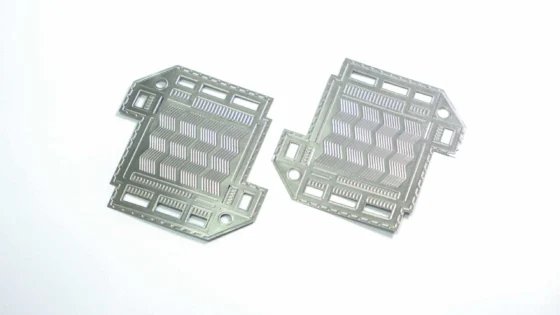

Senden Sie die vollständige Geometrie und Abnahmekriterien für Umformbereiche, Öffnungen und Ebenheit. Das Fertigungsverfahren wird nach Zeichnungsprüfung bestätigt.
Eine Zeichnung.
Der passende Fertigungsweg.
Präzisionsfertigung berücksichtigt Werkstoff, Geometrie und Bestellmenge gemeinsam. Prüfen Sie zuerst die Funktion. Vergleichen Sie anschließend Werkzeugaufwand und Kosten der Folgechargen.
Für Dreh- und Fräsmerkmale, kleinere Chargen und kontrollierte Passungen. Bezüge, Werkzeugzugang und Oberflächen werden vor der Fertigung bestätigt.
CNC-Bearbeitung ansehen ↗Für wiederkehrende Blechkonturen, Kontakte und Umformteile. Werkzeugkonzept und Streifenlayout hängen von Dicke, Geometrie und Stückzahl ab.
Stanzwerkzeuge ansehen ↗Für wiederkehrende Kunststoffteile und umspritze Baugruppen. Prüfen Sie Kunststoffsorte, Schwindung, Wanddicken, Einleger und Sichtflächen vor der Werkzeugfreigabe.
Kunststoffspritzguss ansehen ↗Fertigungswege vor der Werkzeuginvestition vergleichen
Bei der Serienfertigung zählt mehr als der niedrigste Teilepreis. Vergleichen Sie Erstauftrag, Werkzeuginvestition, Prüfumfang und Wiederholbedarf gemeinsam. Ein Prototypenverfahren kann für eine geplante Serie eine andere Einrichtung erfordern.
| Fertigungsweg | Geeigneter Ausgangspunkt | Wichtige Kostenfaktoren | Vor Freigabe bestätigen |
|---|---|---|---|
| Spanende Bearbeitung | Dreh- und Frästeile, definierte Passmerkmale und Aufträge mit noch möglichen Konstruktionsänderungen. | Werkstoff, Bearbeitungszeit, Aufspannungen, Zugänglichkeit und nachgelagerte Oberflächenprozesse. | Bezugssystem, kritische Passungen, Gratgrenzen und zu schützende Flächen. |
| Stanzen | Wiederkehrende Blechkonturen, Kontakte und Umformteile aus geeignetem Bandmaterial. | Werkzeugkonstruktion, Streifenlayout, Materialausnutzung, Umformschritte, Wartung und Bestellrhythmus. | Dicke, gegebenenfalls Walzrichtung, Rückfederung, Kantenzustand und Musterfreigabe. |
| Spritzguss | Wiederkehrende Kunststoffteile und Baugruppen mit definiertem Kunststoff und positionierten Metalleinlegern. | Formkonstruktion, Kavitätenanordnung, Werkstoff, Einlegerhandhabung, Zyklus und Sichtflächenanforderungen. | Kunststoffsorte, Wanddicken, Schwindung, Sichtflächen sowie Lage von Einlegern und Trennebenen. |
Bei der Serienfertigung gemischter Baugruppen können mehrere Verfahren sinnvoll sein. Senden Sie daher nach Möglichkeit Gegenbauteile und Montagefolge. SSP kann so die Schnittstellen im Funktionszusammenhang prüfen.
Werkstoff. Passung.
Oberfläche.
Bestätigen Sie vor der Serienfertigung die vollständige Spezifikation. Neben der Werkstoffsorte sind kritische Maße, Oberflächenzustand und Messverfahren festzulegen. Dadurch beziehen sich Angebot, Muster und Serienauftrag auf dieselben Anforderungen.
- Metalle
- Aluminium, nichtrostender Stahl, Stahl, Messing und Kupfer, abgestimmt auf Zeichnung und Fertigungsprozess.
- Kunststoffe
- Technische Kunststoffe wie POM, PA, PC, ABS und PEEK nach Sorten- und Prozessprüfung.
- Toleranzen
- Definieren Sie qualitätskritische Merkmale und Bezüge. Erreichbare Toleranzen werden je Bauteil bestätigt; ein einheitlicher Wert gilt nicht für alle Verfahren.
- Oberflächen
- Geben Sie Beschichtung, Galvanik, Politur und weitere Behandlungen an, einschließlich unbehandelt zu belassender Funktionsflächen.
Ergänzen Sie für montagekritische Merkmale Gegenbauteildaten und Messbedingungen. Werkstoffnachweise und besondere Berichte werden im Angebot vereinbart.
Erste Charge und Wiederholbedarf planen
Ein Angebot zur Serienfertigung sollte einmalige Aufwände von laufender Lieferung trennen. Nennen Sie zuerst Freigabemuster, dann Erstauftrag, erwarteten Bedarf und Abrufmengen. Prognosen dienen der Planung, sofern ein Vertrag sie nicht als feste Bestellung definiert.
Klären Sie außerdem Lagerung und Wartung eigener Werkzeuge. Eigentum, Kennzeichnung, Dokumentenzugang und Reparaturfreigabe sollten vor einem dringenden Ersatzbedarf feststehen.
Fragen Sie nach Kosten für Prüfung, Werkzeuge, Vorrichtungen, Lehren, Muster, Teile, Inspektion und Verpackung. Klären Sie auch die Auswirkungen späterer Zeichnungsänderungen. Das macht Angebote vergleichbarer als ein Teilepreis mit unterschiedlichen Annahmen.
Benennen Sie Zeichnungsverantwortliche und Erstmusterfreigabe. Vereinbaren Sie die Vorlage und Genehmigung von Abweichungen sowie den gültigen Serienstand. Legen Sie zudem Termine für beigestellte Einleger, Werkstoffe oder Lehren fest.
Beschaffung, Werkzeugvorbereitung, Musterprüfung, Oberflächenbehandlung und Endkontrolle beeinflussen Termine. Bestätigen Sie Lieferdaten nach dieser Prüfung. Für Folgeaufträge sind Bestellfenster, Abrufmenge, Verpackung und Änderungsmitteilungen abzustimmen.
Serienfertigung,
in sieben abgestimmten Schritten.
Planen Sie den Anlauf der Serienfertigung oder einen Lieferantenwechsel mit klaren Freigabepunkten. So bleiben Verantwortlichkeiten, Zeichnungsstände, Werkzeugänderungen und Prüferwartungen nachvollziehbar.
- Zeichnung prüfen
Senden Sie aktuelle 2D-Zeichnung, 3D-Modell, Jahresbedarf und Zieltermine. Kennzeichnen Sie die maßgebliche Revision.
- Prozess bestätigen
Prüfen Sie Werkstoff, kritische Merkmale und Fertigungsgerechtigkeit. Vereinbaren Sie Fertigungsweg, Werkzeugumfang und Angebotsannahmen.
- Werkzeuge vorbereiten
Planen Sie erforderliche Vorrichtungen, Stanzwerkzeuge oder Formen. Bestätigen Sie Eigentum, Wartung und spezielle Lehren.
- Muster freigeben
Prüfen Sie Erstmuster gegen Zeichnung und Messplan. Klären Sie Abweichungen vor Freigabe der Seriencharge.
- Charge fertigen
Fertigen Sie nach freigegebenem Stand und Arbeitsanweisungen. Legen Sie Einricht- und Prozessprüfungen fest.
- Prüfen und dokumentieren
Kontrollieren Sie vereinbarte Maße, Erscheinungsbild und Nachweise. Ordnen Sie die Ergebnisse der jeweiligen Charge zu.
- Verpacken, liefern, wiederholen
Vereinbaren Sie Schutz, Kennzeichnung und Liefermengen. Bewahren Sie die freigegebene Spezifikation für Folgeaufträge und prüfen Sie Änderungen vor Fertigungsbeginn.
Folgeaufträge am freigegebenen Bauteil ausrichten
Serienfertigung endet nicht mit der ersten akzeptierten Lieferung. Nennen Sie bei jedem Folgeauftrag Teilenummer, Revision, Menge sowie Änderungen an Werkstoff, Oberfläche, Verpackung oder Termin. Eine Änderungsliste verhindert, dass eine alte Bestellung als vollständige Spezifikation gilt.
Bei einem Lieferantenwechsel in der Serienfertigung senden Sie aktuelle Zeichnungen und vorhandene Freigabeunterlagen. Ergänzen Sie Montageprobleme, Messverfahren und zu übertragende Werkzeuge. Alte Muster unterstützen die Prüfung, ersetzen jedoch keine vereinbarten Zeichnungs- und Abnahmekriterien.
Prüfen Sie Änderungsfolgen vor der Freigabe. Neue Maße können Gegenbauteile betreffen, Oberflächen die Schnittstellen und neue Kunststoffe den Prozess. Klären Sie daher Bedarf an neuen Mustern, Prüfberichten und Kundenfreigaben.
Vereinbaren Sie schließlich Kennzeichnung und Behandlung fehlerhafter Teile: Kommunikationsweg, Sofortmaßnahmen und Untersuchungsnachweise. Wiederbeschaffung, Änderungslenkung und Chargenkennzeichnung schaffen die Grundlage für wiederkehrende Lieferung.
Wiederholbarkeit beginnt
vor der ersten Charge.
Serienfertigung und Chargenproduktion benötigen eindeutige Abnahmestandards. Vereinbaren Sie daher Messmerkmale, Verfahren und Liefernachweise vor der Bestellung. Nicht jedes Merkmal wird automatisch mit demselben Umfang geprüft.
Checkliste für die Präzisionsteilefertigung- Teilenummer, Revision, 2D-Zeichnung und möglichst 3D-Datei senden.
- Werkstoffsorte, Oberfläche, kritische Maße und Sichtflächenanforderungen nennen.
- Erstmenge von Bedarfsprognose und Bestellhäufigkeit trennen.
- Musterfreigabe, Prüfberichte, Rückverfolgbarkeit und Verpackung vereinbaren.
- Termine nach Zeichnungsprüfung bestätigen; Werkzeuge, Beschaffung und Freigaben beeinflussen die Lieferung.
Prozessüberwachung und Endabnahme erfüllen unterschiedliche Aufgaben. Wenn Fähigkeitsdaten oder SPC benötigt werden, definieren Sie Merkmale, Stichproben und Berichte gemeinsam mit SSP.
Weiterführende Qualitätsquellen: ISO-Normen zum Qualitätsmanagement / ASQ-Leitfaden zur statistischen Prozesslenkung.
Aus der Zeichnung einen Prüfplan entwickeln
In der Serienfertigung beantwortet ein umfangreicher Maßbericht nicht automatisch die Funktionsfrage einer Baugruppe. Beginnen Sie mit Zeichnung und kritischen Merkmalen. Vereinbaren Sie anschließend Messverfahren, Prüfumfang und Nachweise für die konkrete Charge.
| Festzulegen | Inhalt der Vereinbarung | Bedeutung |
|---|---|---|
| Kritische Maße | Zeichnungsmerkmal, Bezug, Messverfahren und Abnahmegrenze. | Lieferant und Kunde bewerten dasselbe Merkmal unter denselben Bedingungen. |
| Werkstoff und Oberfläche | Werkstoffkennzeichnung, Zeugnisse, Oberflächenspezifikation und ausgenommene Flächen. | Maßabnahme wird von Werkstoff- und Oberflächenanforderungen unterschieden. |
| Stichproben und Nachweise | Prüfmerkmale, Stichprobenmenge oder -regel, Berichtsformat und Aufbewahrung. | Der Prüfauftrag wird eindeutig, ohne eine Vollprüfung jedes Maßes an jedem Teil zu unterstellen. |
| Chargenkennzeichnung | Teilenummer, Zeichnungsrevision, Fertigungscharge sowie Zuordnung von Etiketten und Prüfunterlagen. | Jede Lieferung bleibt ihrer freigegebenen Spezifikation und ihren Nachweisen zugeordnet. |
Produktrückverfolgbarkeit und messtechnische Rückführbarkeit sind verschieden. Chargendaten beschreiben Produkt und Verlauf; messtechnische Rückführbarkeit betrifft die dokumentierte Kalibrierkette. Die NIST-Erläuterung hilft bei der Abstimmung. Fähigkeitsstudien, Sonderlehren und Zusatzberichte müssen vor der Fertigung spezifiziert und angeboten werden. NIST-Hinweise zur messtechnischen Rückführbarkeit.
Bevor Sie
die Serie starten.
Antworten zur Beschaffung von Präzisionsserienteilen – vom ersten Angebot bis zur Folgecharge.
Was bedeutet Serienfertigung von Präzisionsteilen?
Ein freigegebener Entwurf wird in geplanten Mengen wiederholt gefertigt. Zeichnung, Werkstoff, Werkzeugeinrichtung und Abnahmeprüfungen bilden die Chargenreferenz. Gegenüber einem Einzelprototyp benötigt die Serie zusätzlich Regeln für Änderungen, Nachweise und Wiederbeschaffung.
Welches Verfahren passt zu meiner Komponente?
CNC-Bearbeitung eignet sich für viele Dreh- und Fräsmerkmale, Stanzen für wiederkehrende Blechgeometrien und Spritzguss für Kunststoffteile. Werkstoff, Jahresmenge, Werkzeugkosten und Montage beeinflussen die Wahl. SSP prüft die Alternativen anhand Ihrer Zeichnung.
Kann ich mit einer kleinen Charge beginnen?
SSP prüft die geeignete Anfangsmenge anhand von Verfahren, Rohmaterial, Einrichtung und Werkzeug. Nennen Sie Erstauftrag und Bedarfsprognose, damit Muster-, Werkzeug- und Folgeteilekosten getrennt werden können.
Welche Toleranzen und Prüfberichte sind möglich?
Toleranzen werden anhand von Geometrie, Werkstoff und Verfahren geprüft. Kennzeichnen Sie kritische Merkmale und gewünschte Berichte, Werkstoffnachweise und Stichproben. Der Prüfumfang gehört in Angebot und Musterfreigabe.
Was benötigt SSP für ein belastbares Angebot?
Senden Sie aktuelle Zeichnung, möglichst 3D-Modell, Werkstoff, Oberfläche, Menge und Lieferanforderungen. Ergänzen Sie besondere Verpackungs-, Rückverfolgbarkeits- und Freigabevorgaben. Bei Folgeaufträgen sind Änderungen zur bisherigen Spezifikation zu benennen.
Senden Sie Bauteildaten, Menge und Prüfvorgaben. SSP prüft den Fertigungsweg und die noch benötigten Angaben für ein belastbares Angebot.
